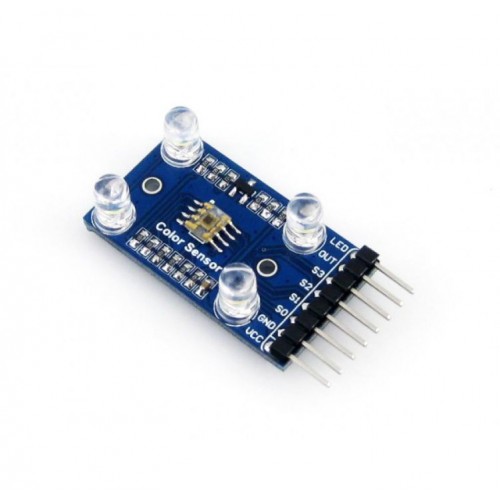

Szín érzékelő

 Érzékelő Chip: TCS3200 (RGB szín azonosító)

 Statikus szín érzékelés. A kimenete egy négyszög jel melynek frekvenciája arányos a beeső fény erősségével.

Jellemzők:

- Tápellátás: 2.7V ~ 5.5V

- Ideális érzékelési távolság: 10mm

- Méret: 36.0mm * 20.6mm

Alkalmazások:

- Rendezés szín szerint

- Környező fény érzékelés és kalibrálás

- Teszt csík beolvasás

- Szín egyeztetés

Mikrokontrolleres használat esetén:

VCC ↔ 2.7V ~ 5.5V

GND ↔ tápellátás föld

LED ↔ MCU.IO (a beépített 4db fehér led vezérlése)

OUT ↔ MCU.IO (RGB szín kimeneti frekvencia)

S0/S1 ↔ MCU.IO (Kimeneti frekvencia arány kiválasztó bemenet)

S2/S3 ↔ MCU.IO (Photodióda típus kiválasztó bemenet)

S0/S1 kiválasztja az arány tényező kimeneti frekvenciát, S2/S3 kiválasztja a a Piros, Zöld, Kék szín szűrőt és a kimeneti négyszög jel frekvenciája arányos lesz a kiválasztott szín intenzitásával. Az érzékelt szín meghatározható a Piros,Zöld és Kék erőssége alapján.

Megjegyzés:

- Próbáld elkerülni a külső fényszennyezést

- Első használatkor a fehér egyensúly beállítása szükséges az eszköz alapra állításával vagy fényforrás megváltoztatásával.
