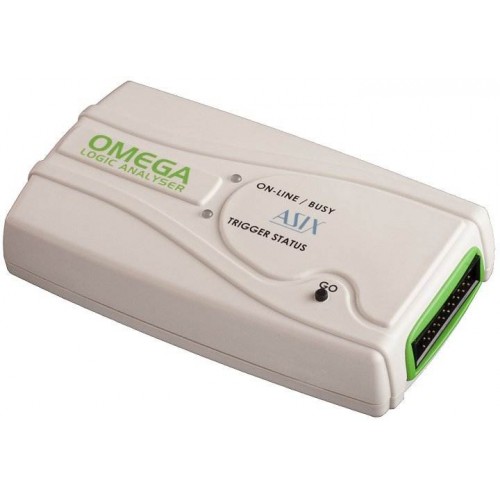

OMEGA - Logic Analyzer - Logikai elemző

Az OMEGA egy hatékony, gyors, rugalmas, felhasználó barát és nem utolsó sorban kiváló ár/érték aránnyal rendelkező logikai elemző (logic analyzer), amely rendkívül nagy esemény memóriával, valós idejű hardveres tömörítéssel és komplex trigger logic-kal rendelkezik. A készülék USB portot igényel. Nem szükséges hozzá külső tápegység.

Tulajdonságok:
• Rendkívül nagy esemény memória (512 megabit)
• Valós idejű hardveres tömörítés
• Mintavételezési sebesség 400MHz-ig
• Akár 16 bemenet, Több készülék összekötve szinkronban is működhet
• Rugalmas trigger beállítások
• "Logikai próba" mód
• Kommunikáció és tápellátás USB porton keresztül (Teljes sebességen, 480 Mbps)
• Szoftver Windows és Linux rendszerekre egyaránt.


Rugalmas bemeneti/mintavételezési sebesség beállítások:
16 bemenet 200 MHz-en
8 bemenet 400 MHz-en
15 bemenet + 1 szinkron órajel bemenet (trailing vagy falling szél), max. órajel sebesség 1MHz-tól 99.9 MHz-ig

Komplex trigger logic:
Számos trigger beállítási variáció a 16 bemenet/200 MHz mód esetén:
Bármely érték vagy határ bármely bemeneti feltétel esetén
Meghatározott feltétel időtartam ("hosszabb mint" és/vagy "rövidebb mint")
A két különböző feltétel sorba rendezése
16-bit számláló
Széles körű feltétel meghatározás beállítások a logikai funkciók használatával (N)AND,(N)OR,(N)XOR
Szabványos trigger beállítások 8 bemenet/400 MHz esetén - indító impulzus a bemeneti jel határán.
A trigger pont a rögzített esemény bármely pontjára helyezhető, egészen az elejétől a végéig.

Szoftver jellemzők:
Beépülő modulokra felkészített
Több nyelv támogatása.
A hullámgörbe elmenthető a számítógépre.
A hullámgörbe text fájllá konvertálható további felhasználás céljából.
A hullámgörbe kinyomtatható.
Rugalmas követés meghatározás (bemeneti jelek és állandó logikai szintek bármilyen kombinációja) és követés ábrázolás (jelek, busz - bináris, oktális, decimális, hexadecimális, ASCII). A bemeneti jel több mint egy követésben használható.
Ingyenes protocol elemzők: UART, I2C és SPI. USB protocol elemző (Kis és nagy sebességű) külön vásárolható meg.
Rugalmasan kezelhető billentyűzetről és egérrel
Rendszer követelmény: Windows 98, Windows XP (ajánlott), Pentium 750MHz vagy gyorsabb processzor, legalább 256 MB RAM.
LINUX támogatás (WINE használatával)

Felhasználó barát készülék:
Könnyen csatlakoztatható a számítógéphez USB port segítségével.
Kis fogyasztás - nincs szükség külső tápegységre.
Logikai próba mód - A SIGMA2 mind a 16 bemeneten mutatja a pillanatnyi logikai szinteket.
Aprólékos LED kijelzés.
Gyors működés - kevesebb mint 1mp késlekedés bármely nézet kiválasztásakor. (A teljes adat letöltés kb 90 másodpercet vesz igénybe).
Bemeneti küszöb szintek alkalmasak TTL, LVTTL és 2.7V...5.5V CMOS szintekhez
Helyettesíthető bemeneti tárolók - DIP alkatrészek foglalatban történő cseréje könnyen elvégezhető
Bővíthető - A rugalmas Xilinx FPGA kialakításnak köszönhetően bővíthető és fejleszthető a SIGMA2 képessége egy egyszerű szoftveres frissítéssel
Kicsi, praktikus és nagyon könnyű
Több mint egy egyszerű logikai elemző. Kiegészítő debug funkciók is várhatókkésőbbi szoftveres frissítések és kiegészítők segítségével.

Frekvencia mérés - négy független csatorna szűréssel és átlagolással
Rugalmas monitorozás/debug eszköz MCU és FPGA hiba kereséshez

A csomag tartalma:

1db logikai elemző
1db USB kábel
1db CD (szoftver, driver stb)
1db 20 eres CAB20LA kábel
1db 20 eres SIGCAB20 kábel
1db 10 eres SIGCAB10 kábel
